Lupa - jako narzędzie pomiarowe

Czym właściwie jest lupa i jak działa?

Lupa to prosty przyrząd optyczny, składający się zazwyczaj z soczewki o min. 3-krotnym powiększeniu oraz obudowy. Kiedy powiększenie jest mniejsze, mówimy wówczas o szkle powiększającym. Wspomniana soczewka skupiająca działa na zasadzie zwiększenia kąta widzenia. Daje nam obraz prosty powiększony, pozwala na obserwację przez ludzkie oko przedmiotów w kilkukrotnym powiększeniu.

Dzięki lupie możemy znacząco  ułatwić i przyspieszyć pracę z drobnymi przedmiotami. Mają one najczęściej zastosowanie w jubilerstwie, zegarmistrzostwie, elektronice, fotografii, drukarstwie itp. Ze względu na występowanie wielu rodzajów lup, warto zapoznać się z różnymi rozwiązaniami aby dowiedzieć się, która z nich będzie najlepsza do Twoich potrzeb.

Rodzaje i zastosowanie lup

1. Lupa klasyczna

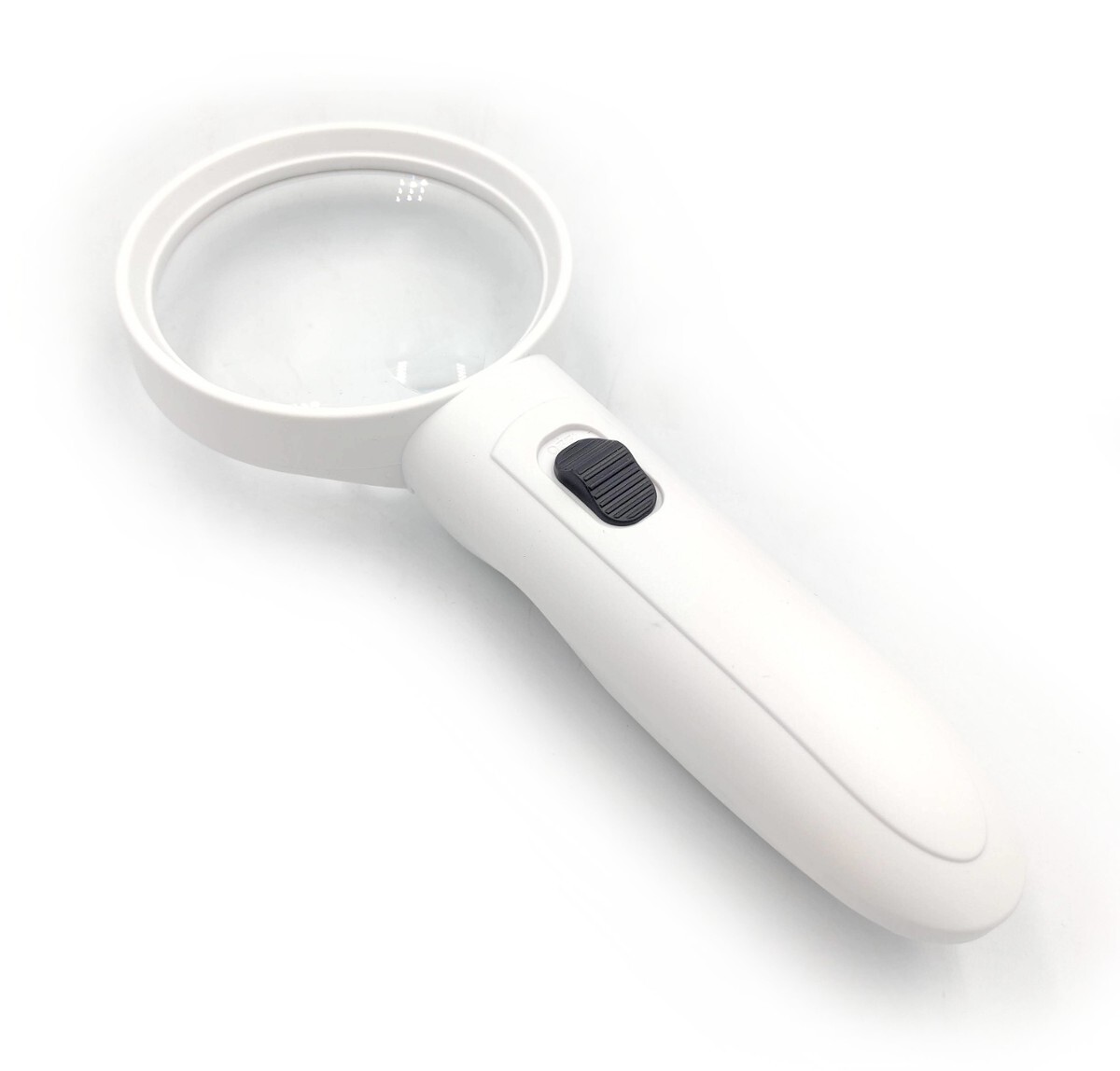

Jest to lupa o powiększeniu 3-6x, składająca się z soczewki i obudowy z uchwytem. Ten tradycyjny model stosujemy zazwyczaj sporadycznie, np. w domu do czytania drobnych druków. Często korzystają z niej również osoby starsze. Ciekawym uzupełnieniem klasycznej lupy jest podświetlanie LED, dzięki któremu z łatwością dojrzymy każdy szczegół. Występują w okrągłym lub prostokątnym kształcie. Dobrym przykładem jest SCHUT lupa 2x/6x z podświetleniem 910.318 oraz SCHUT lupa 2x/20x 910.317




2. Lupa stojąca

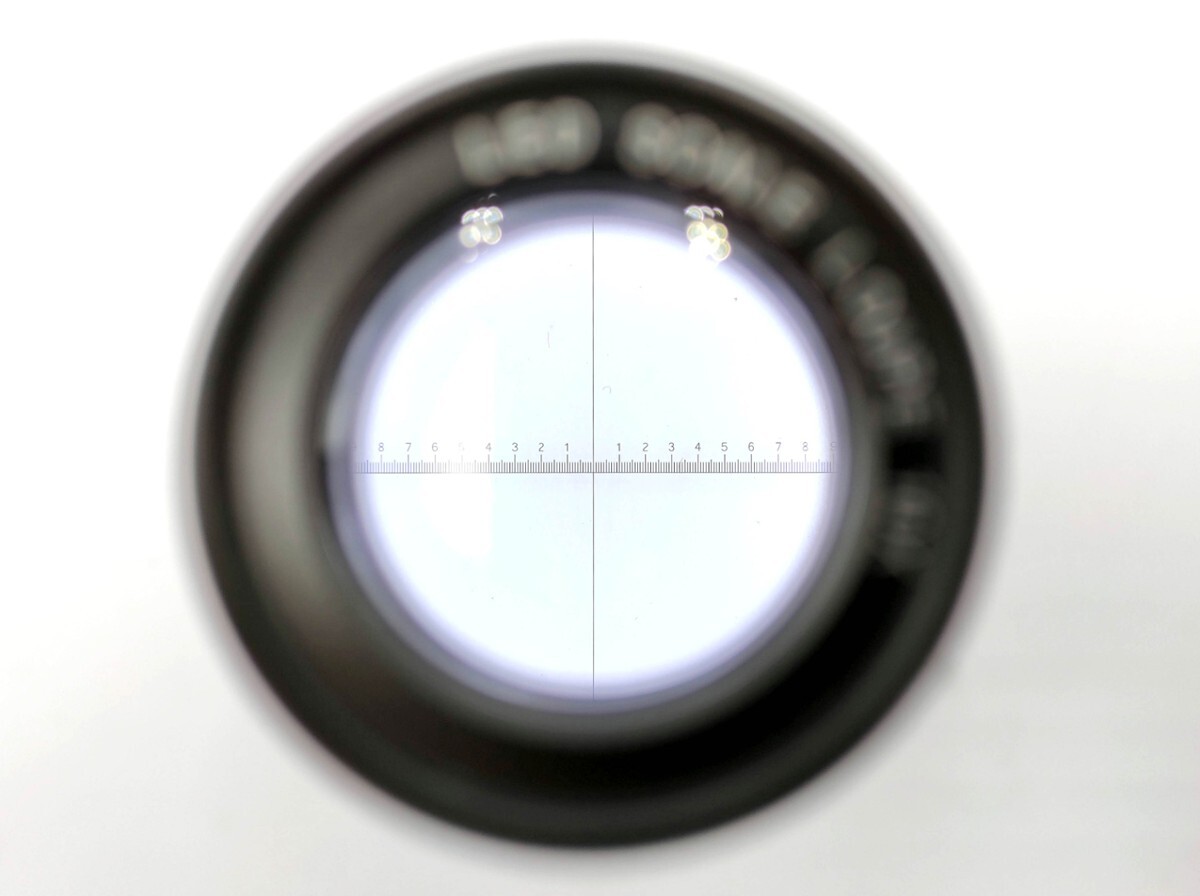

Kolejnym rodzajem jest lupa stojąca, której powiększenie sięga od 10x do nawet 20x. Wyposażona jest najczęściej w małą soczewkę o średnicy ok. 25-35 mm, umieszczoną na szklanej podstawie. Dzięki swojej konstrukcji lupa pozwala na swobodne przesuwanie po badanej powierzchni, dlatego idealnie sprawdzi się do kontroli np. tkanin, tekstury materiałów, a także do negatywów filmowych. Model ten może występować również ze skalą pomiarową - dzięki takiej konfiguracji jest klasyfikowany jako precyzyjny przyrząd pomiarowy. Poniższe zdjęcia przedstawiają lupy marki PEAK, które są świetnym przykładem lup badawczych i posiadają możliwość wymiany skali: PEAK lupa ze skalą powiększenie 10x 905.180 oraz SCHUT lupa 10x ze skalą 30 mm oraz podświetleniem LED 910.319. Inne rodzaje skali możecie znaleźć tutaj.



3. Lupa z uchwytem

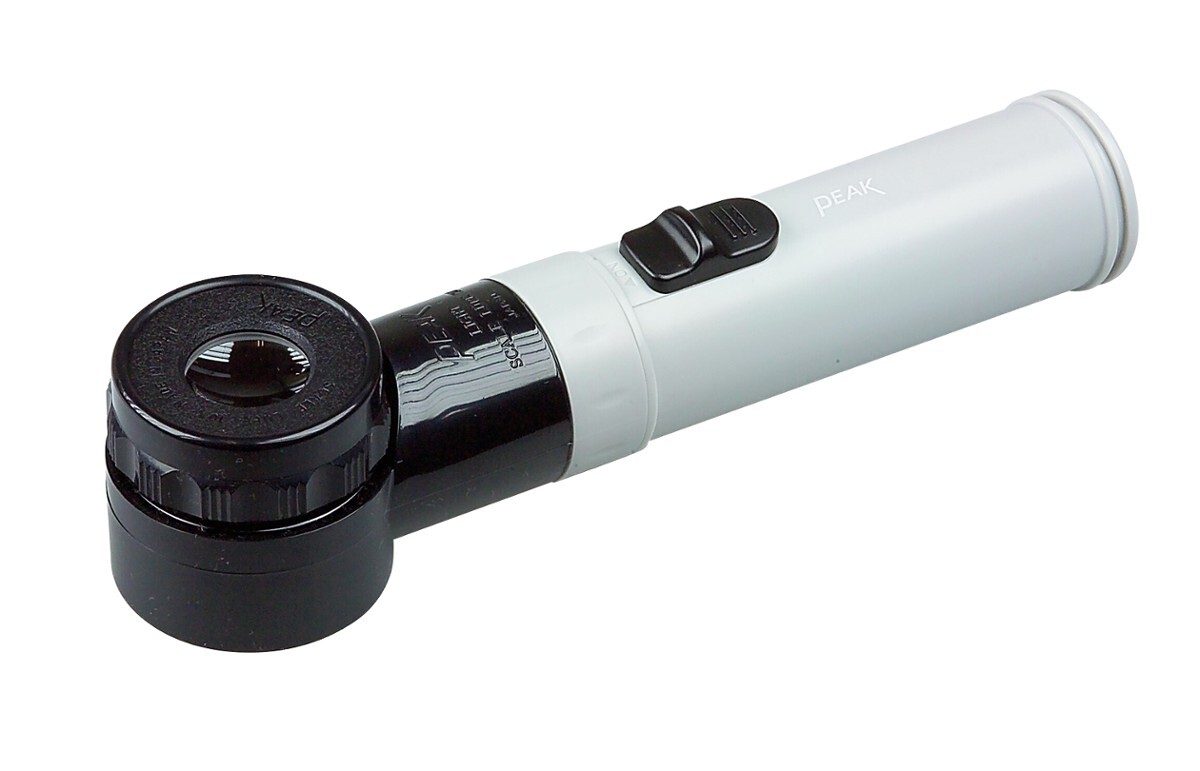

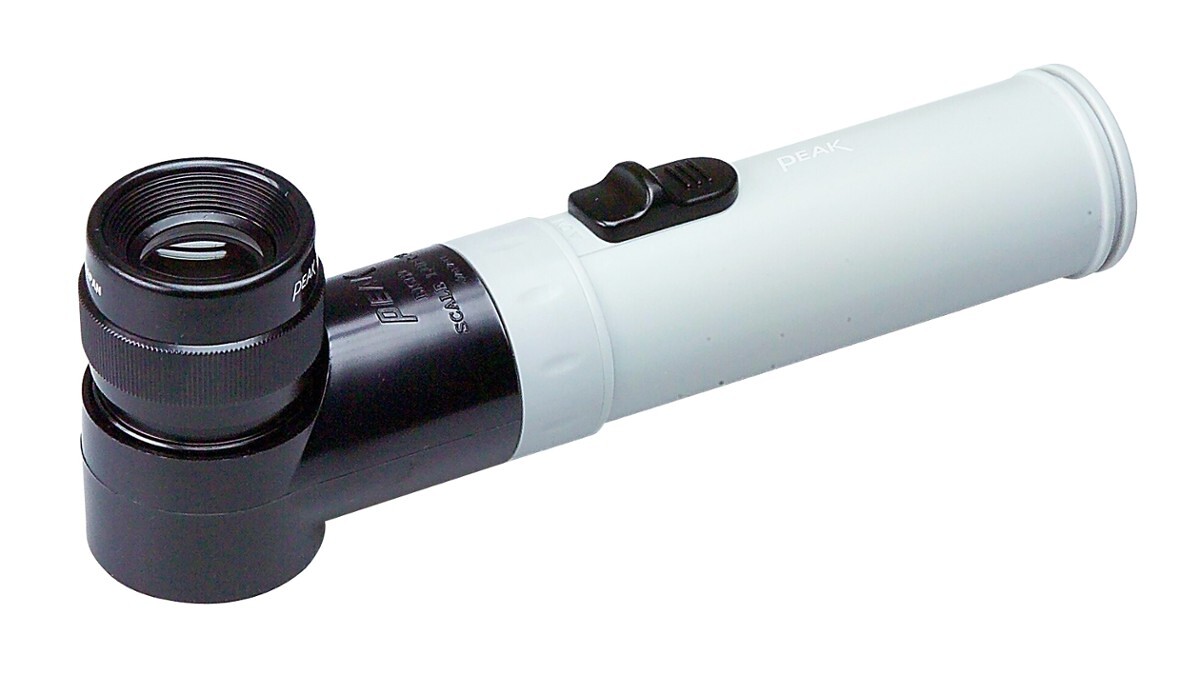

Podobnie jak lupa stojąca, posiada możliwość pomiaru za pomocą skali. Dodatkowym atutem jest wyposażenie w oświetlenie LED oraz uchwyt. Konstrukcja urządzenia pozwala na pewny chwyt w ręku, a także swobodne manewrowanie położeniem. Z tego względu może być stosowana w przemyśle włókienniczym do badania różnego rodzaju materiałów, tekstury. Doskonale spełni swoją rolę także w fotografii, przy sprawdzaniu jakości obrazu klisz/slajdów. PEAK lupa z podświetleniem i skalą powiększenie 7x 905.138 oraz PEAK lupa z podświetleniem i skalą 10x 905.178



4. Lupa składana

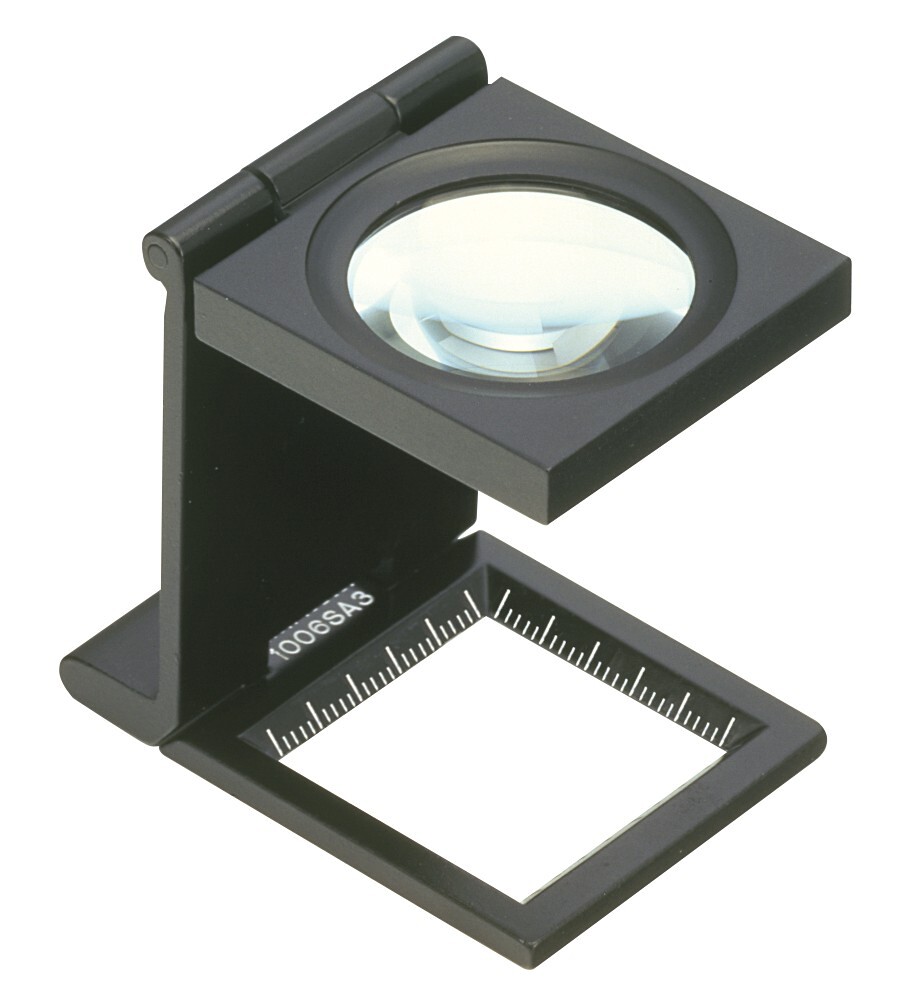

Lupa składana to mały, kompaktowy przyrząd ze szklaną soczewką (podwójną lub pojedynczą). U podstawy posiada wygrawerowaną podziałkę, a dzięki swojej budowie, po złożeniu uzyskujemy niewielki prostopadłościan. Ułatwia to przenoszenie i przechowywanie lupki. Ten rodzaj sprzętu jest używany głównie w przemyśle włókienniczym oraz poligraficznym. Lupka sprawdzi się także do zastosowań technicznych, jak np. w druku, w laboratoriach, jak również do kontroli jakości. Przykłady: PEAK lupa składana powiększenie 9x 905.230 ; PEAK lupa składana powiększenie 4x 905.383



5. Mikroskop długopisowy

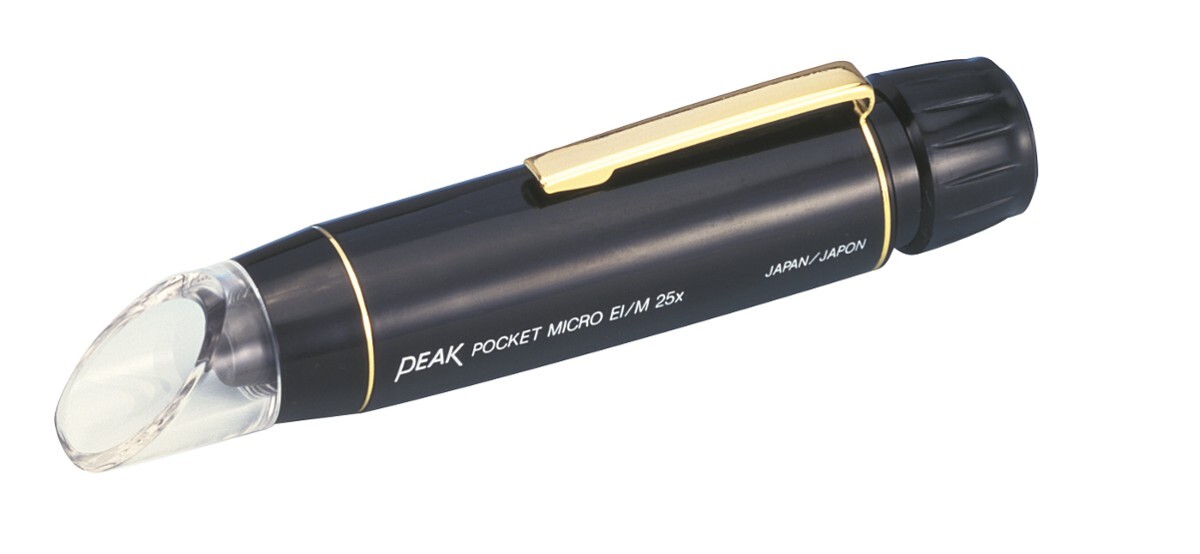

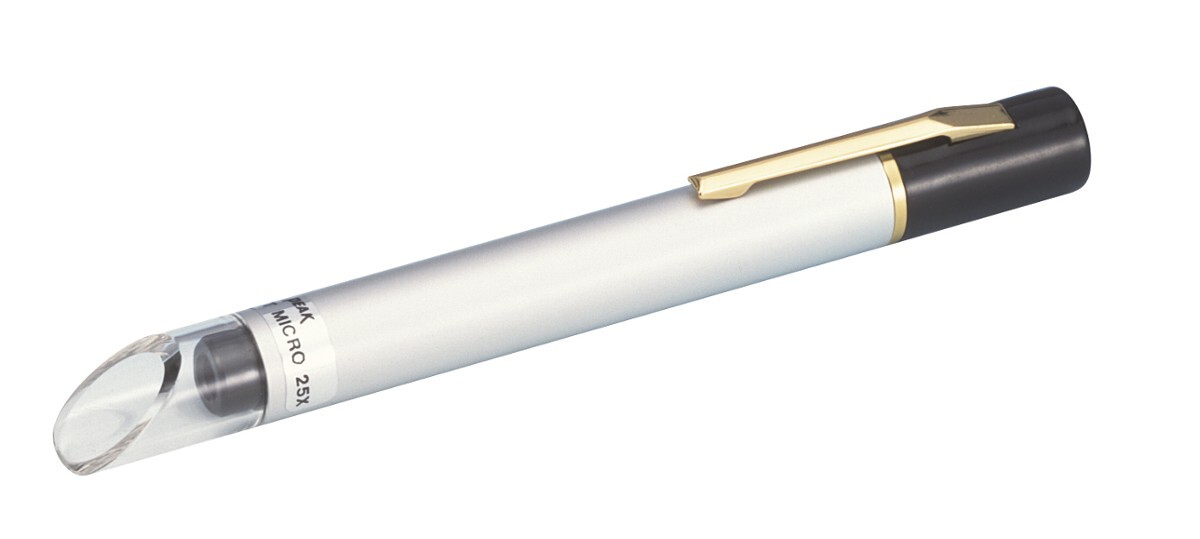

Kolejnym rodzajem jest mikroskop długopisowy, który dzięki swej podłużnej budowie jest niezwykle poręczny. Jego powiększenie sięga od 25x do 100x, a obudowa posiada praktyczny klips, który pozwala na przymocowanie do ubrania. Dzięki wymienionym zaletom jest często używany do kontroli połączeń układów scalonych na płytkach PCB, a także ma zastosowanie w drukarstwie. Mikroskop długopisowy stanie na wysokości zadania wszędzie tam, gdzie potrzebujemy dużego powiększenia i wygody użytkowania. Popularnym modelem jest lupka marki PEAK: PEAK mikroskop długopisowy powiększenie 100x 905.266 oraz PEAK mikroskop długopisowy EIM powiększenie 25x 905.404



6. Lupa czołowa

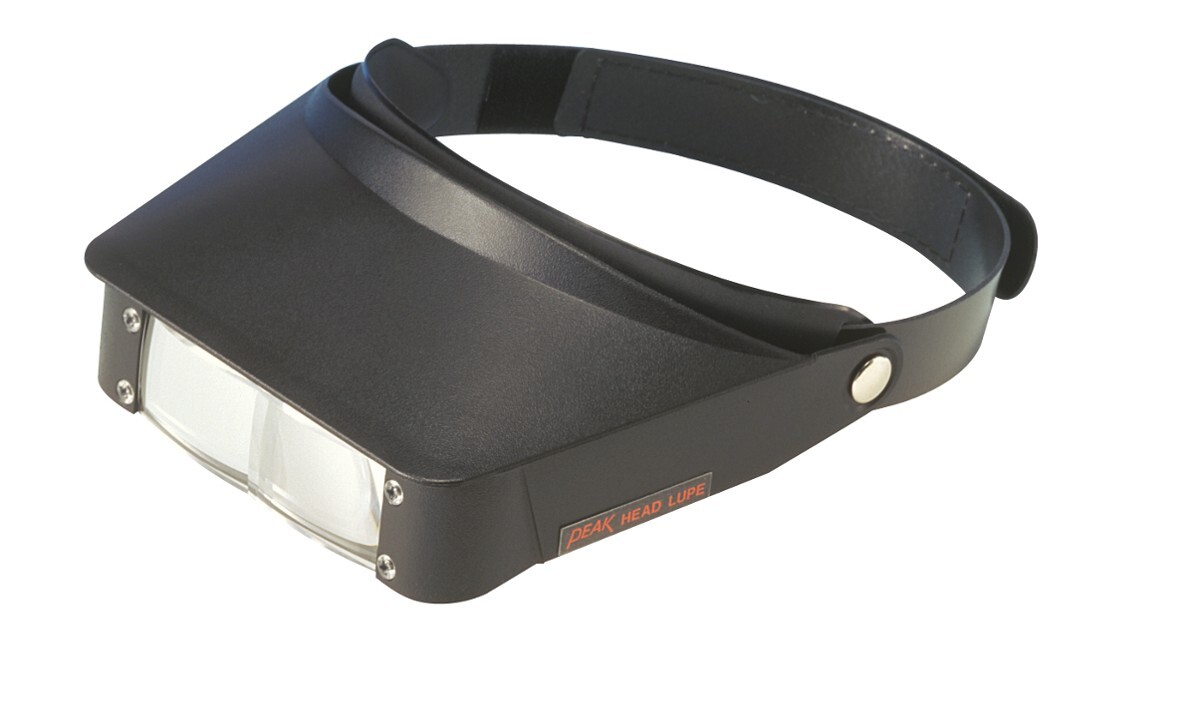

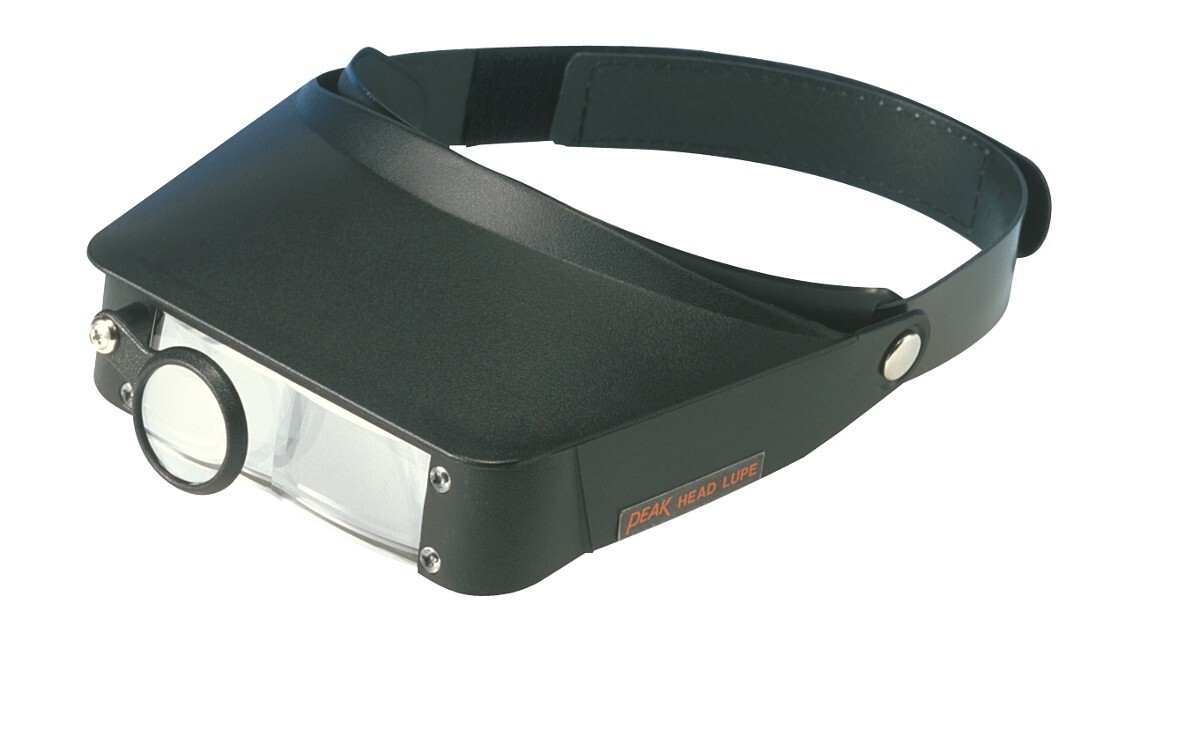

Jak sama nazwa wskazuje, jest to opaska zakładana na głowę, wraz z wbudowaną z przodu lupą. Najbardziej przydatna dla tych, którzy podczas pracy potrzebują wolnych rąk do wykonywanego zadania. Swoją funkcję spełnia m. in. w zegarmistrzostwie, jubilerstwie, numizmatyce oraz kolekcjonerstwie. Pomimo niewielkiego powiększenia (od 2,2x do 5,2x) sprawdzi się również podczas prac serwisowych, jak np. do lutowania drobnych elementów, ale również pracach artystycznych, gdzie istotne są detale. Pozytywną cechą przyrządu jest możliwość regulacji kąta głowicy. Ważnym aspektem jest to, że okulary korekcyjne nie stanowią przeszkody w użytkowaniu lupy. Poniżej dwa podstawowe modele: PEAK lupa czołowa z oświetleniem powiększenie 3.3x 905.318 oraz PEAK lupa czołowa z oświetleniem powiększenie 5.2x 905.317



7. Lupa na statywie

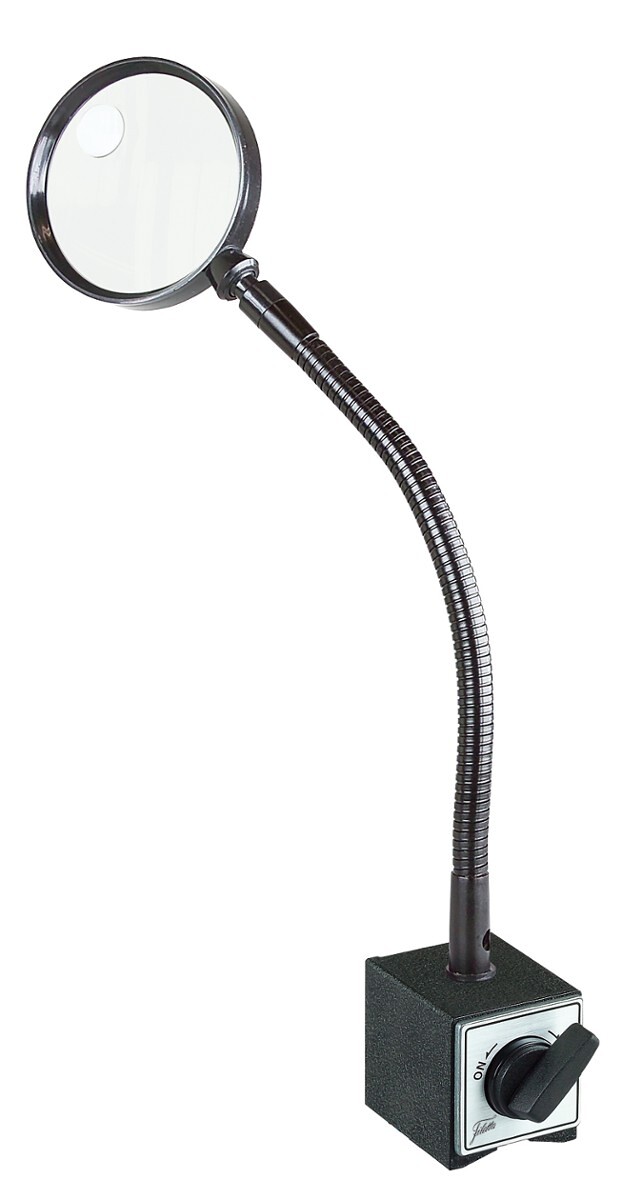

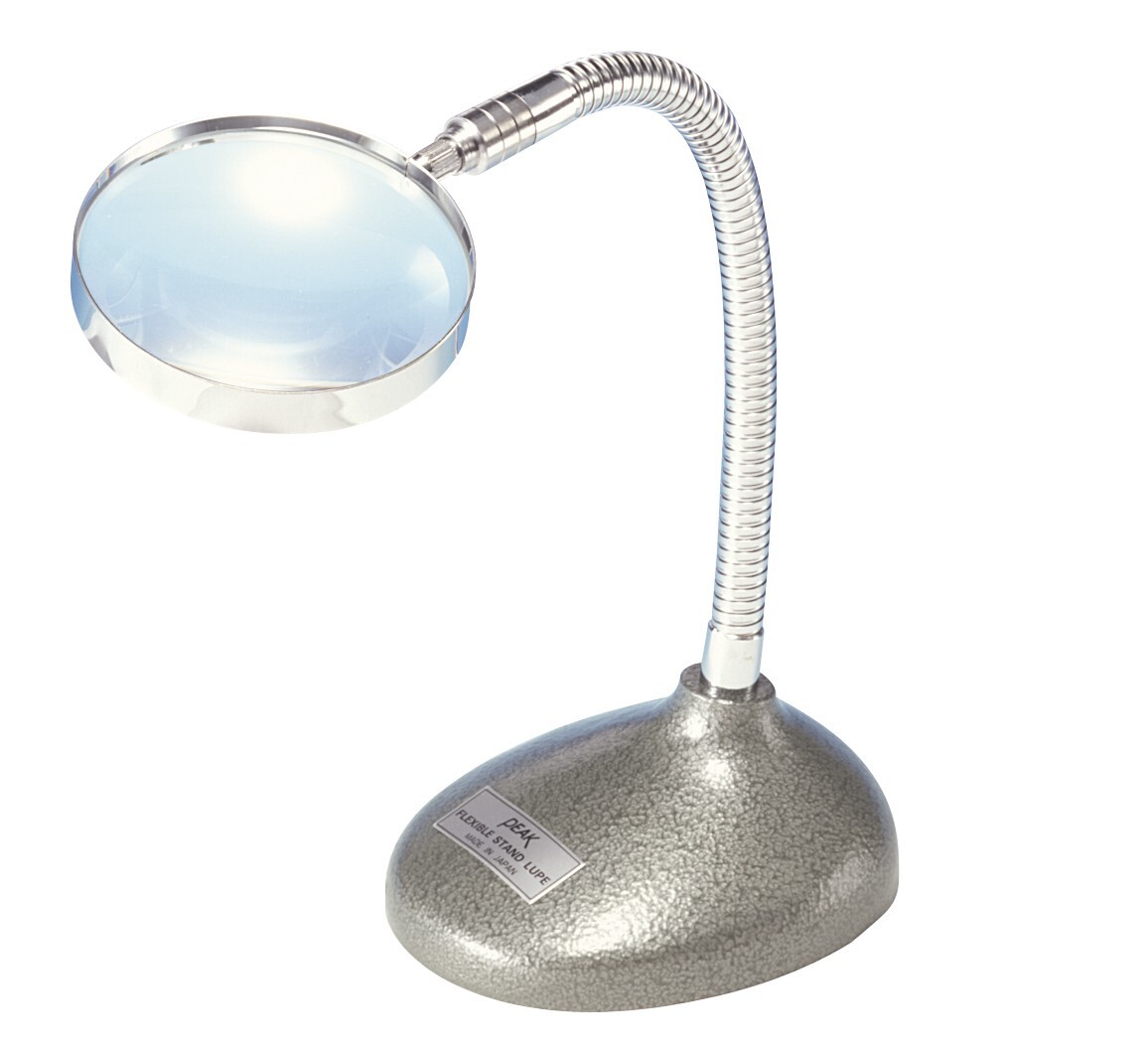

Połączenie lupy klasycznej i statywu to świetne rozwiązanie np. w kontroli jakości. Ruchome ramię daje możliwość swobodnego ustawienia lupy. Model z podstawą magnetyczną to najlepsza opcja do przymocowania np. na metalowym stole roboczym. Doskonała do odczytywania drobnych symboli, czy kontroli detali. Poniżej znajdziecie oba przykłady lup: SCHUT lupa na statywie magnetycznym 2x 909.609 ; PEAK lupa na statywie 1,7x 905.279



8. Mikroskop cyfrowy

Mikroskop cyfrowy to zaawansowany technologicznie sprzęt optyczny, posiadający możliwość powiększenia aż 10-220x. Poprzez odczyt za pomocą laptopa lub PC, zapewnia wysoką jakość obrazu i rzeczywiste odzwierciedlenie kolorów. Posiada wbudowaną funkcję pomiarową, możliwość zapisywania obrazu, a takżę podświetlenie LED i zasilanie USB. Dzięki tym cechom jest niezwykle precyzyjnym urządzeniem, idealnie nadającym się dla profesjonalistów. Mikroskop sprawdzi się do różnych zastosowań, a więc może być używany we wszelkich gałęziach przemysłu.

Podsumowanie - czyli jaką lupę wybrać?

Na rynku można znaleźć wiele lup zarówno do domowych potrzeb, jak i do profesjonalnego użytku. Wybór odpowiedniej zależy przede wszystkim od indywidualnych preferencji użytkownika, a także od rodzaju badanej powierzchni. W pierwszej kolejności należy rozważyć, jak dużego powiększenia potrzebujemy, a następnie zwrócić uwagę na konstrukcję urządzenia i wygodę użytkowania. Wszystkie rodzaje lup znajdziesz tutaj.
